衬胶离子交换柱的介绍及应用

离子交换柱工作原理说明

        离子交换柱主要是利用离子交换树脂中的离子同原水（液体）中的某些离子进行交换而将其除去，使水（液体）净化的方法。他已广泛应用于化工、电子、医药、纺织、电镀行业的制取纯水、硬水软化、药物和食品的脱色和提取、重要化工原料的回收以及污水处理等。

1、阳离子交换树脂：R—H+Na+→R-Na+H+

2、阴离子交换树脂：R—OH+CL-→R-CL+OH+

阳、阴离子交换树脂总的反应式即可写成：

RH+ROH+NaCL—RNa+RCL+H2O

由此可看出，水中的Nacl已分别被树脂上的H+和OH-所取代，而反应生成物只有H2O，故达到了去除水中盐的作用。 离子交换柱是指用来进行离子交换反应的柱状压力容器，是管柱法离子交换的交换设备。采用圆筒形交换柱，溶液从柱的一端通入，与柱内呈密实状态的固定离子交换树脂层或流动状态离子交换树脂床充分接触，进行离子交换。若交换后的溶液已达到预定要求，或离子交换树脂已呈“饱和状态”，就从线上切断柱交换，在同一柱中或其他柱内用解吸液解吸，离子交换树脂再生后用于下次交换。采用离子交换柱，相当于将柱内离子交换树脂分多批次与溶液进行交换反应，交换后的溶液及时和离子交换树脂分离。流过离子交换树脂床的溶液成分随时间和床高度变化。此种方法效率高，广泛应用于。

离子交换柱在使用范围上可分为实验室用离子交换柱、工业用离子交换柱。

实验室用交换柱：一般用玻璃制造，柱长度和柱直径之比（L/D）大约为10~30，柱上端一般装塞子，下端是用烧结的玻璃砂板，也可以用玻璃毛、带孔的瓷板、不锈钢板，耐腐蚀的塑料网、布、玻璃布等作为离子交换柱的支座。工业用交换柱：除主体设备外，还包括存放酸、碱及产品的贮槽、管道阀门、流量计、流速计及各种测定仪表等辅助设备。

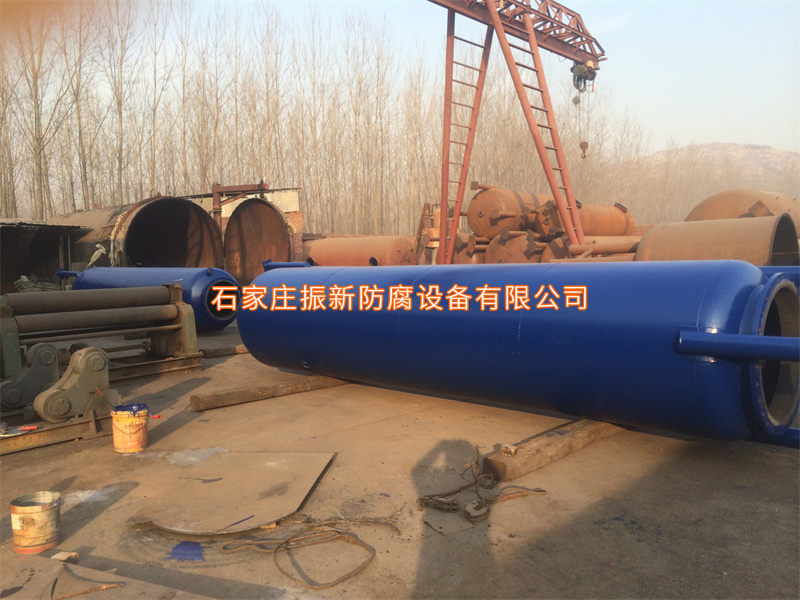

衬胶离子交换柱：国外糖厂离子交换柱的有效容积(装载树脂量)一般为3～10m3，直径2.3～3.3m，高3.3～4m，树脂床的高度0.6～2m。树脂柱为立式圆筒形结构，两端密封，能承受一定的工作压力。它通常用钢板焊接制成，内壁整体衬上耐酸、碱的橡胶层，小型树脂柱可全用不锈钢制造。 树脂柱总高度约为树脂层的两倍，以备树脂工作时体积膨胀和防止反洗时树脂被冲走。如果树脂的粒度较大，对通过液体的阻力较小，树脂层可较高，并相应缩小柱体的直径。但如树脂粒度较细，对液体的阻力较大，则树脂层不宜高，以免影响液体的通过，降低它的能力。有些装载细颗粒树脂的柱，树脂层的高度只约0.8m，但它的工作周期时间亦较短。
